轻钢龙骨组合墙体的抗剪主要靠板材承担

更新时间：2015-01-26 08:44 浏览数：次【打印】【关闭】

轻钢龙骨结构体系是以密排(通常为400—600mm)的薄壁型钢构件作为承重结构，然后用石膏板、OSB板等结构板材包裹起来的冷弯薄壁型钢结构体系。这种结构体系具有节能、节地、环保、综合效益好等一系列优点，在国外已有四五十年的发展历史，而在我国处于刚刚起步的阶段。轻钢龙骨组合墙体的抗剪主要靠板材承担，实际使用的墙体不可避免地要开门窗等洞口，洞口的大小和位置对墙体的抗剪性能都会有影响。关于洞口大小对墙体抗剪性能的影响国内外有较详细的研究，美国规范和日本的行业标准都有相应的规定，而在洞口位置对墙体抗剪的影响方面则研究地相对较少。本文设计了两榀洞口大小—样而位置不同的组合墙体，对这一问题进行对比研究。

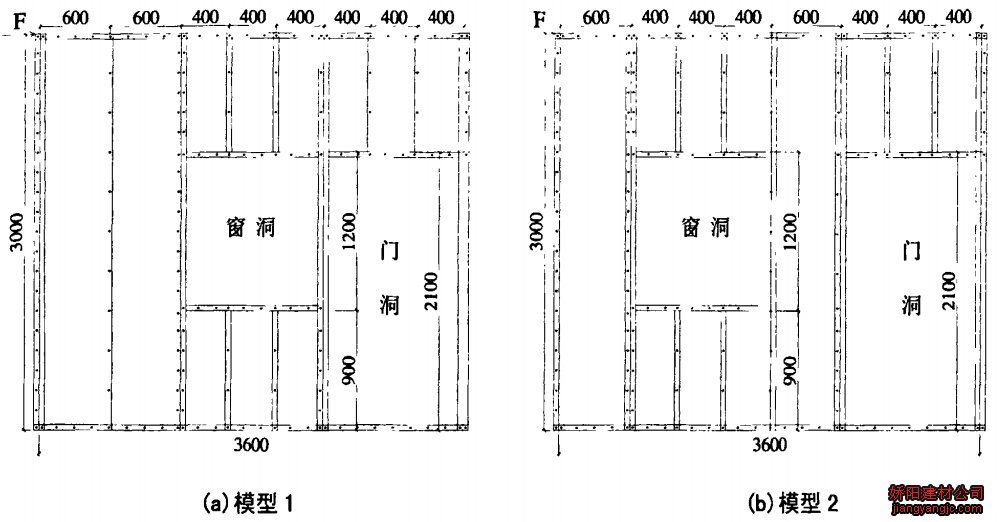

两种墙体模型的简图如图l所示，模型1为门窗联通式，模型2为门窗分隔式。墙体以及门窗的尺寸相同，墙体高3000mm，宽3600mm，门洞高2100mm，宽1200mm，窗洞高宽均为1200mm。墙体骨架的基本构件只有三种，即c形冷弯薄壁型钢构件、u形冷弯薄壁槽钢以及由它们组合而成的箱形构件，见图2。C形和U形构件的规格分别为C89x44．5x12x1．0和U92x40x1．0，箱形构件由C形钢与U形钢通过自攻螺钉连接而成。顶梁、底梁以及门窗洞口处梁采用U形构件，中柱和洞口上下处的短柱采用C形构件，边柱以及洞口处柱采用箱形构件。墙体两侧均覆12mm厚石膏板，板块布置及尺寸如图3所示。石膏板与钢骨架用自攻螺钉连接，螺钉间距符合国家行业标准《低层轻型钢结构装配式住宅技术要求》(送审稿)的规定，即板块周边螺钉问距为300mm．中间螺钉问距为150mm。隔墙模型
